Pivottüren
Dreht auf einer Achse und schwingt in beide Richtungen, ganz ohne Zarge und sichtbare Bänder.

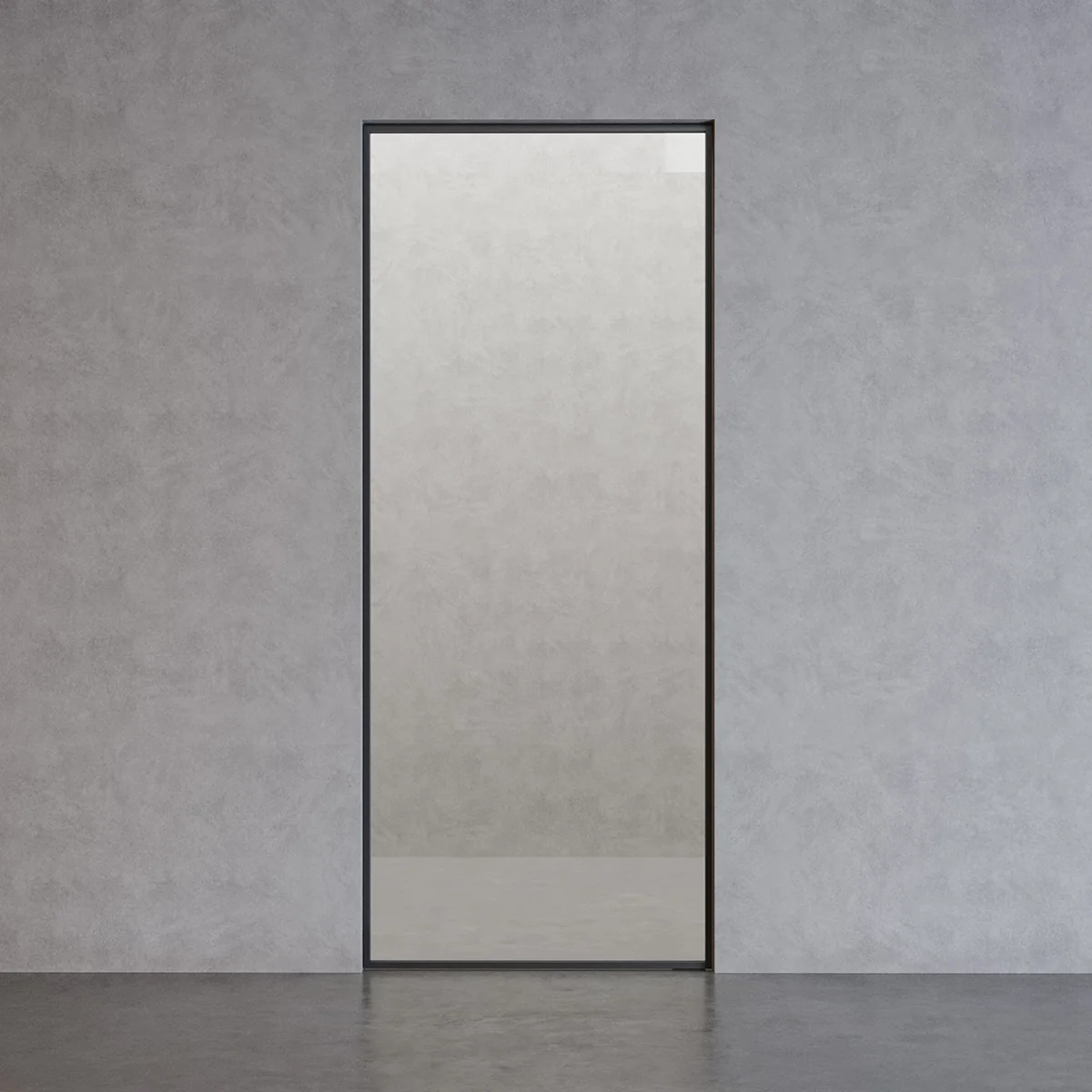

Bei der Pivottür sitzt die Drehachse im Flügel: Ein Lager im Boden und eines oben im Sturz tragen die Tür, sie schwingt in beide Richtungen. Weil keine Zarge nötig ist, steht der Flügel frei in der Öffnung, mit nur wenigen Millimetern Luft zur Wand. Das macht die Pivottür zur Tür für große Formate und große Auftritte.

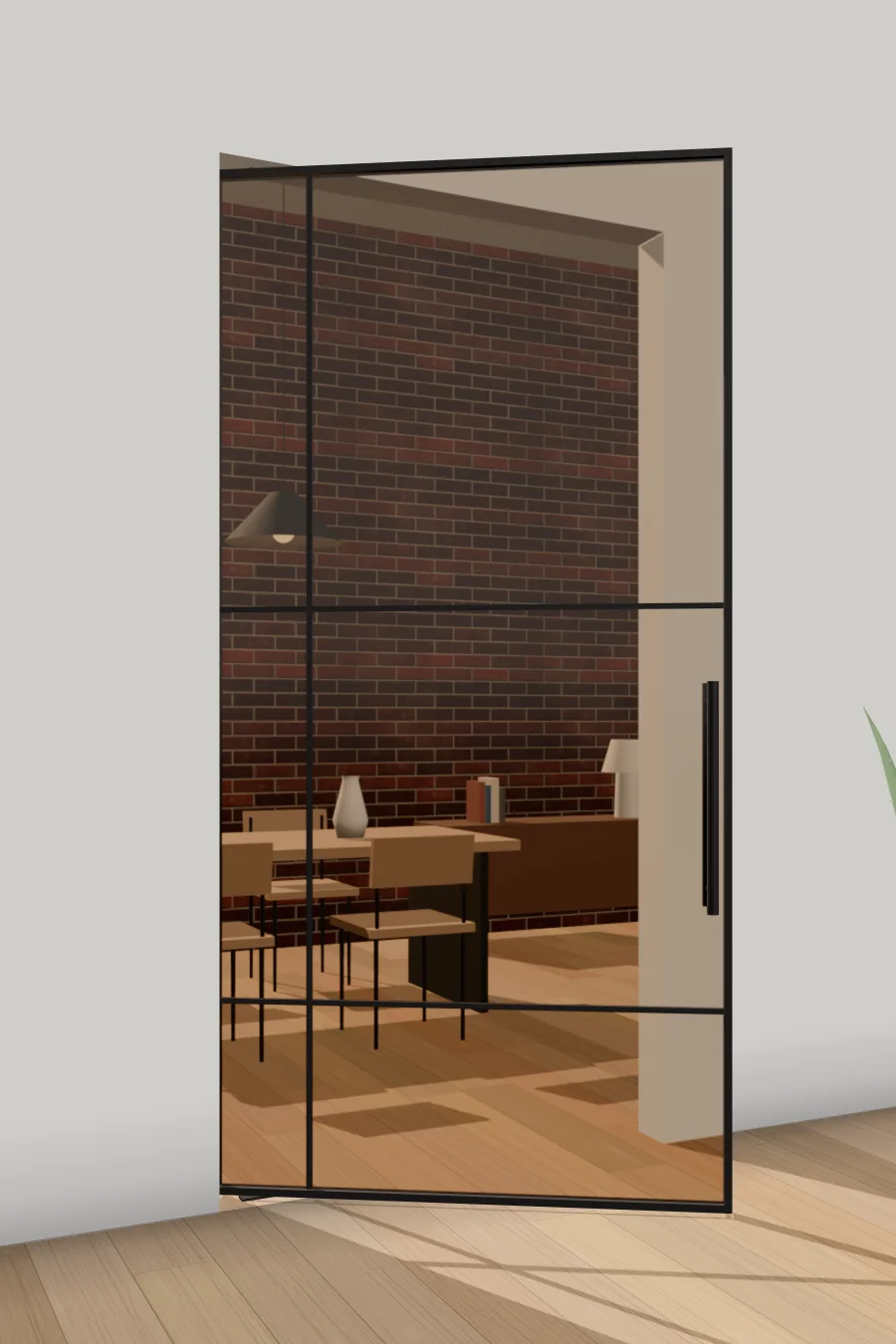

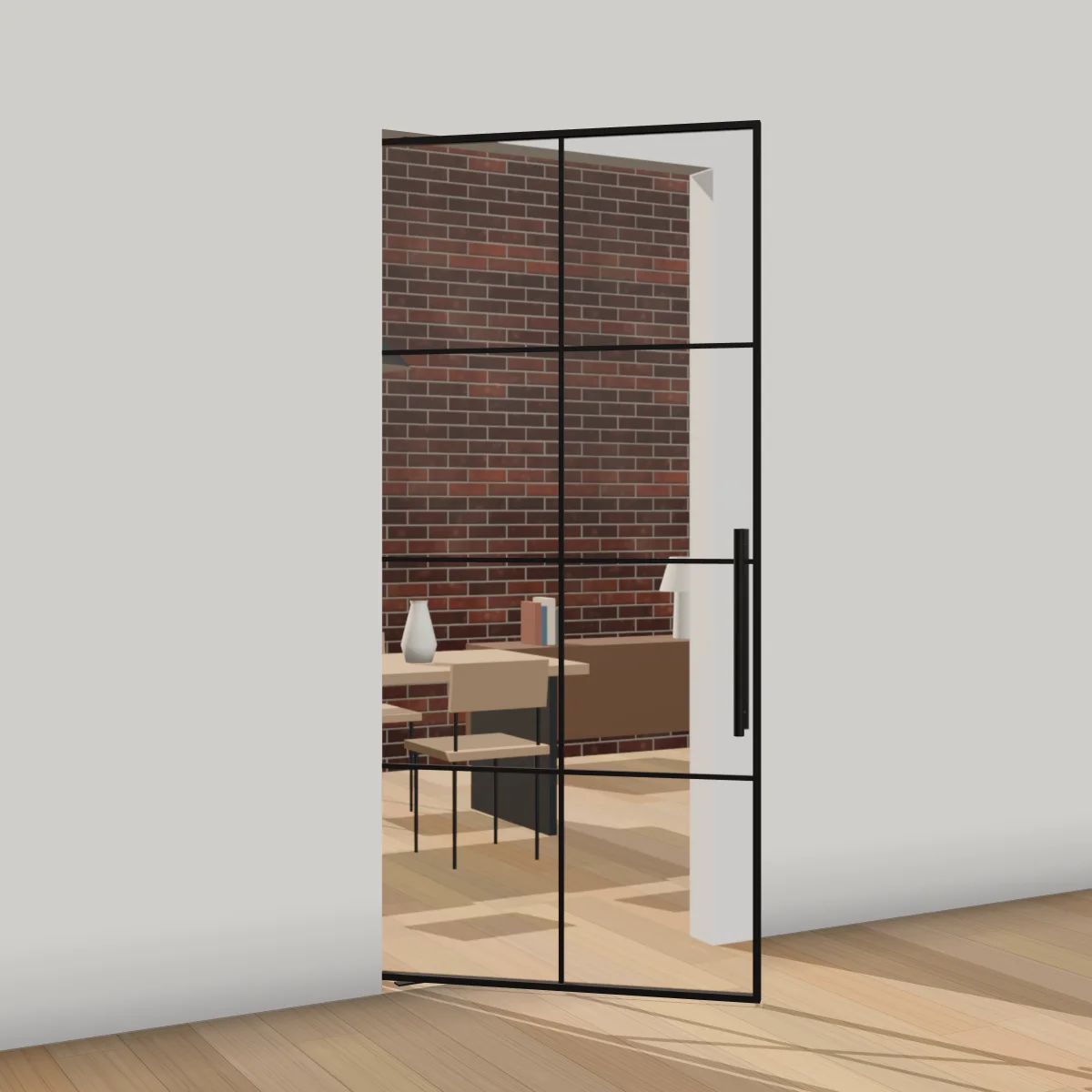

Pivottür mit versetzter Achse

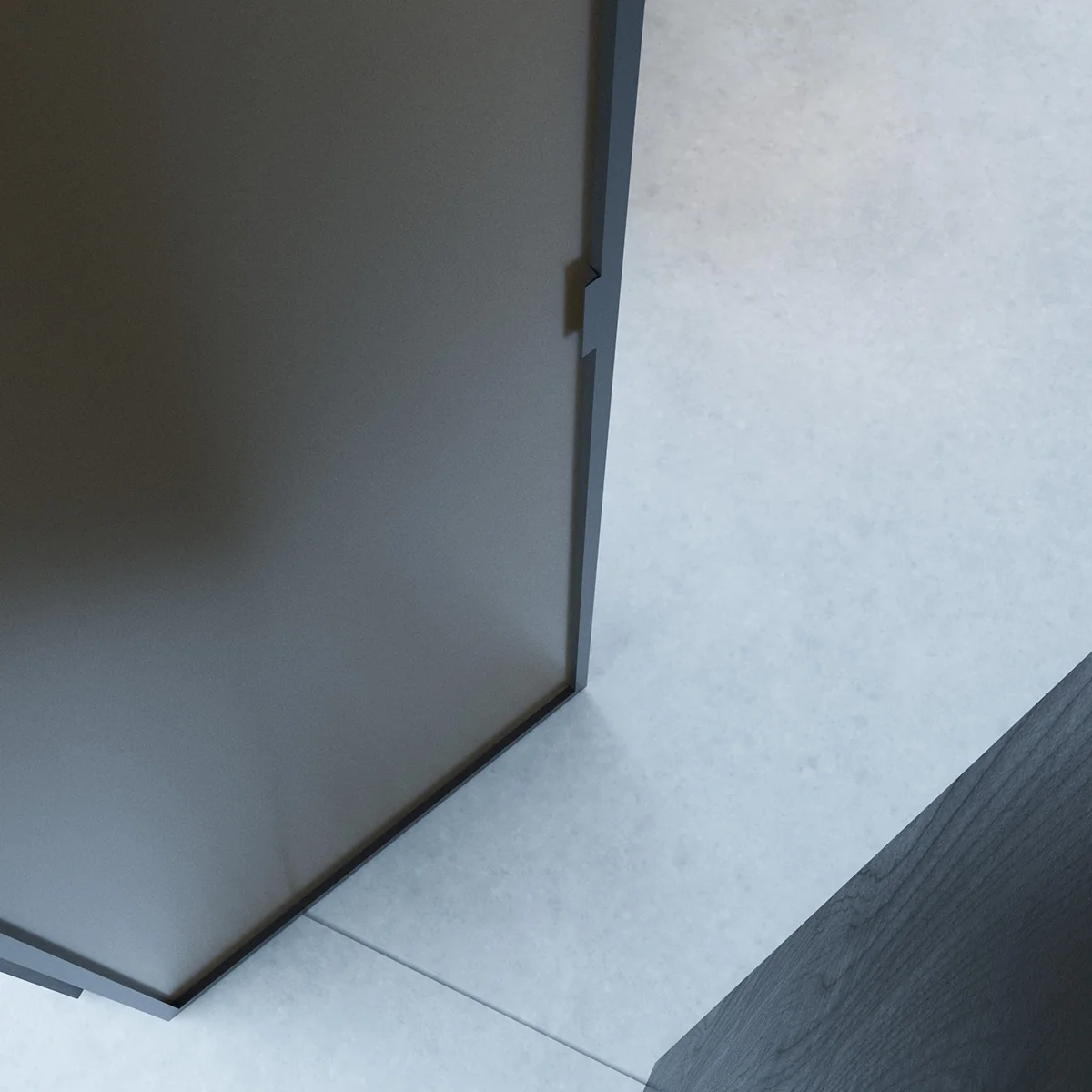

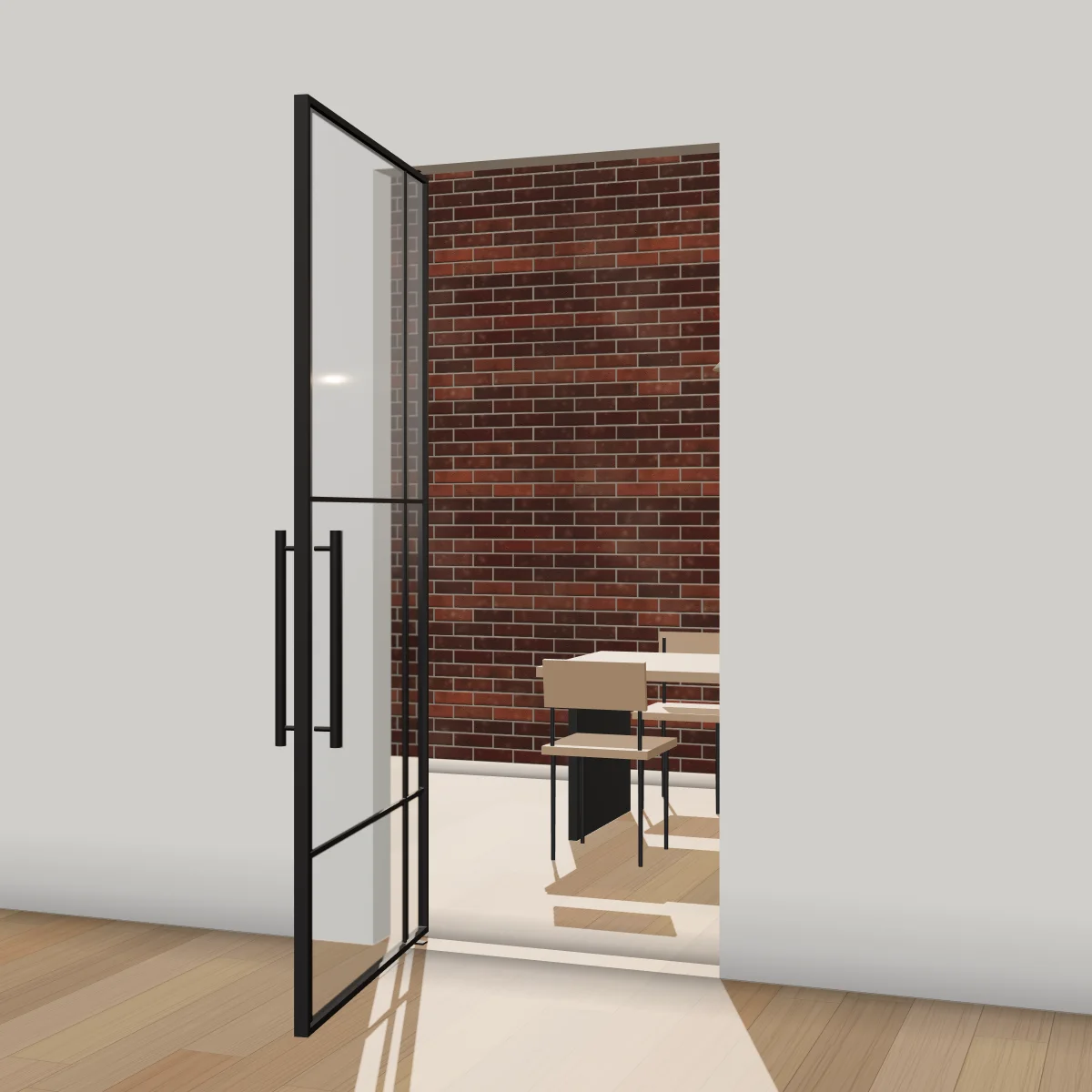

Die Achse sitzt nahe der Kante. So bleibt beim Öffnen fast die ganze Breite frei, und der Flügel schwenkt weit in den Raum. Oben und unten verschwinden die Lager in schmalen Profilen. Zu sehen ist nur Glas in einem feinen Rahmen.
- Flügelbreite 700 bis 1.500 mm, Höhe bis 3.000 mm
- Öffnet in beide Richtungen
- Rahmenlos in der Öffnung, ohne Zarge
- Drehlager im Boden und im Sturz

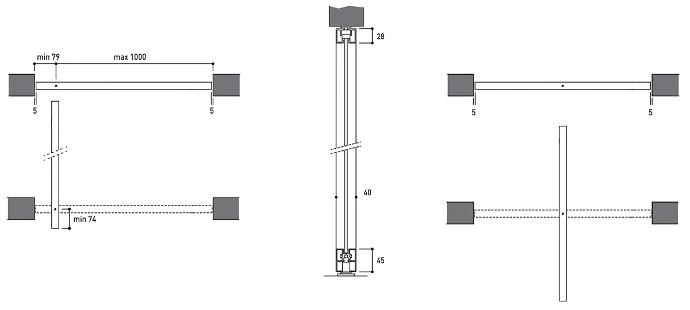

Technische Daten & Systemskizze
| Flügelbreite | 700 bis 1.500 mm |
|---|---|
| Flügelhöhe | 1.900 bis 3.000 mm |
| Profil | Aluminium, Flügelstärke 40 mm |
| Einbau | rahmenlos in der Öffnung, je 5 mm Luft zur Laibung |
| Lagerung | Drehlager im Boden und oben im Sturz |
| Achse | versetzt, nahe der Kante |
| Griffe | Alto, Alto mit Drehknauf, Alto mit Schloss, Gem, Avendo, Stangengriff 600 |
| Glas | Klar, satiniert, Bronze, Bronze satiniert, Grau, Grau satiniert |
| Oberflächen | Schwarz oder Weiß matt, Silber, Kupfer oder Gold metallic oder RAL nach Wahl |
| Sprossen | Sirius, Lyra, Vega, Crux, Orion (Lamellen waagerecht), Alcor (Lamellen senkrecht) oder ohne |
Richtwerte. Die genauen Grenzen hängen von Glas und Ausführung ab; wir prüfen jedes Maß vor der Fertigung.

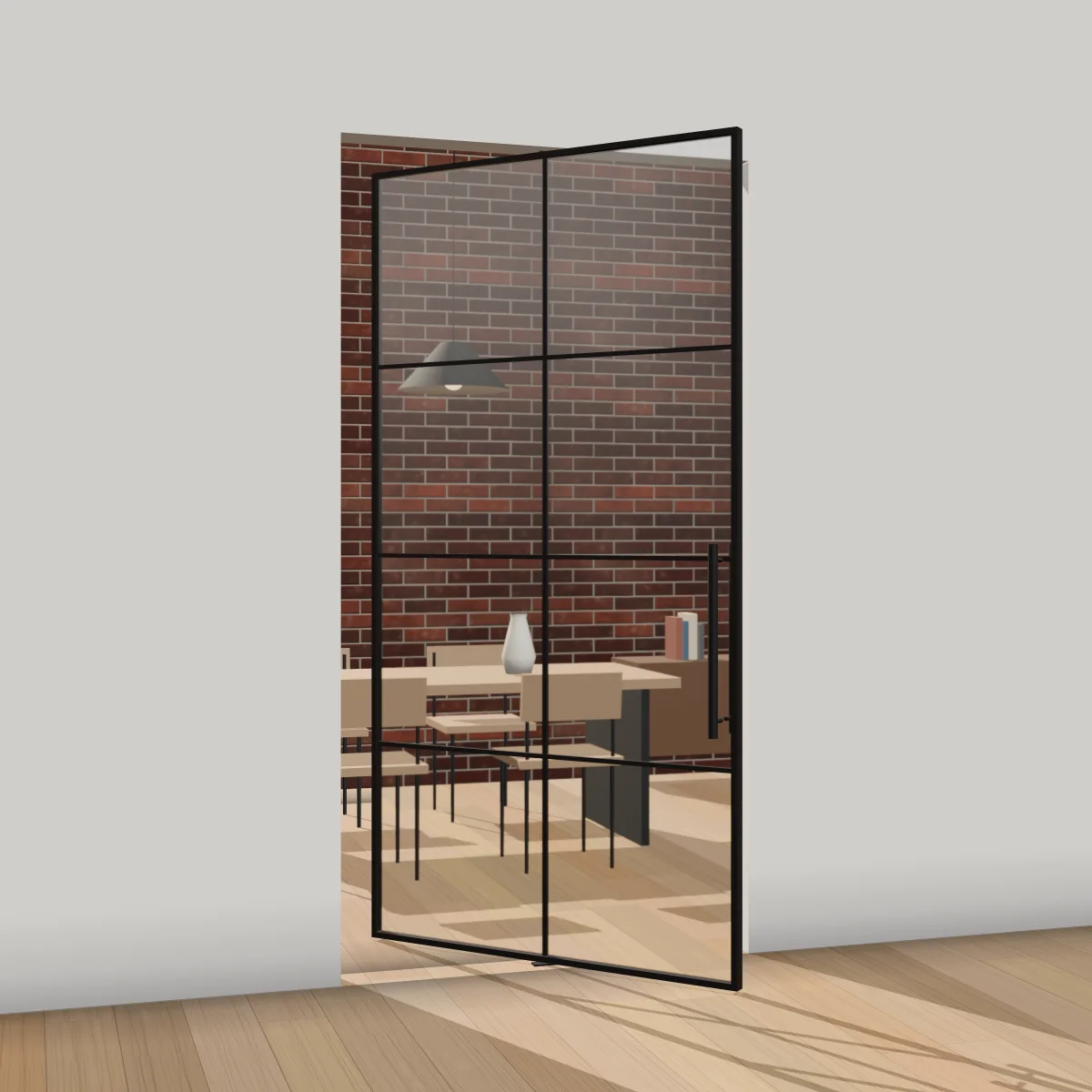

Pivottür mit mittiger Achse

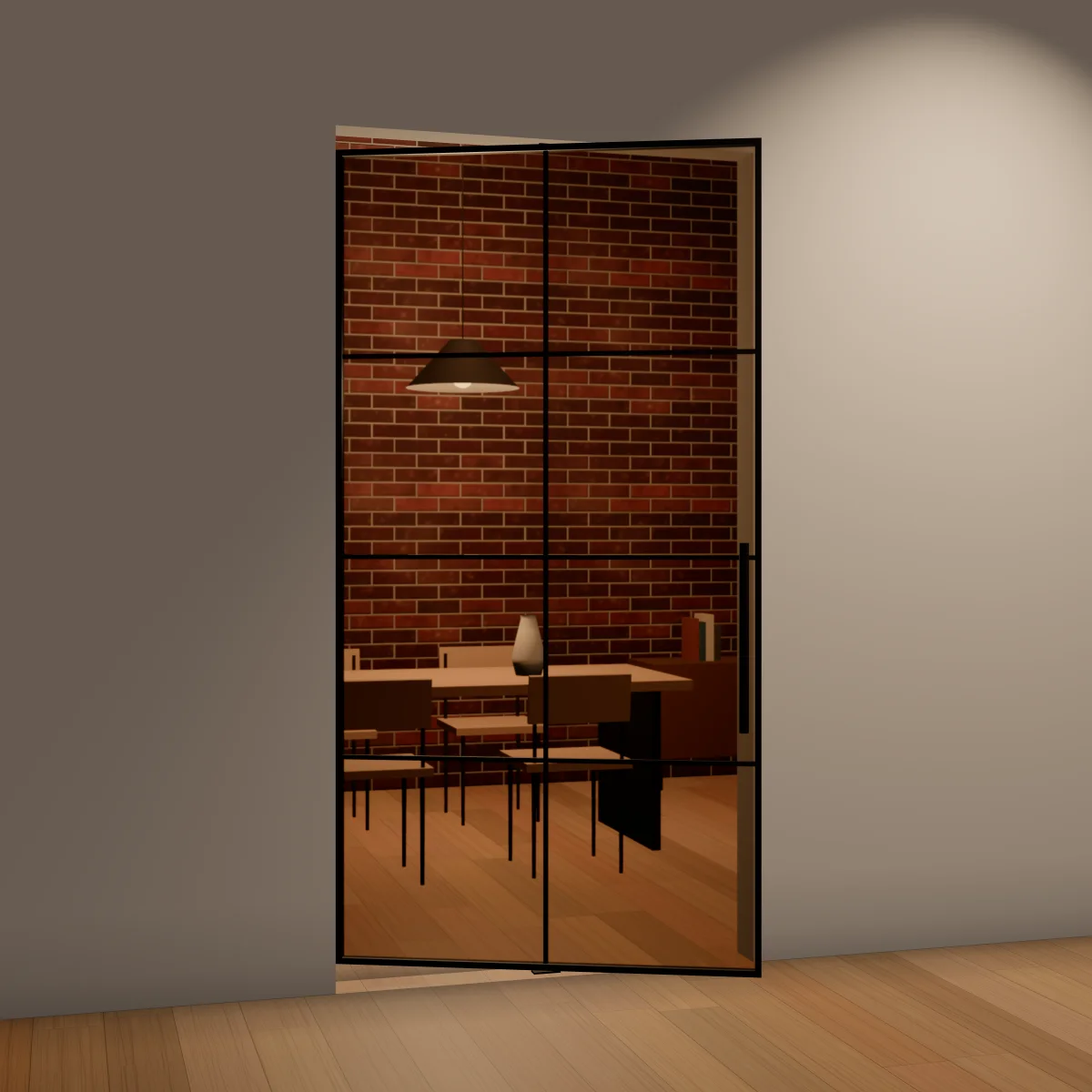

Liegt die Achse in der Mitte, dreht sich der Flügel um sich selbst: Geöffnet entstehen links und rechts zwei gleich breite Durchgänge, und die Tür steht quer im Raum wie eine Skulptur. Eine Lösung für breite Öffnungen und große Räume.
- Zwei gleich breite Durchgänge
- Flügelbreite bis 1.500 mm
- Öffnet in beide Richtungen
- Rahmenlos in der Öffnung
Technische Daten & Systemskizze
| Flügelbreite | 700 bis 1.500 mm |
|---|---|
| Flügelhöhe | 1.900 bis 3.000 mm |
| Profil | Aluminium, Flügelstärke 40 mm |
| Einbau | rahmenlos in der Öffnung, je 5 mm Luft zur Laibung |
| Achse | mittig |
| Griffe | Alto, Alto mit Drehknauf, Alto mit Schloss, Gem, Avendo, Stangengriff 600 |
| Glas | Klar, satiniert, Bronze, Bronze satiniert, Grau, Grau satiniert |
| Oberflächen | Schwarz oder Weiß matt, Silber, Kupfer oder Gold metallic oder RAL nach Wahl |

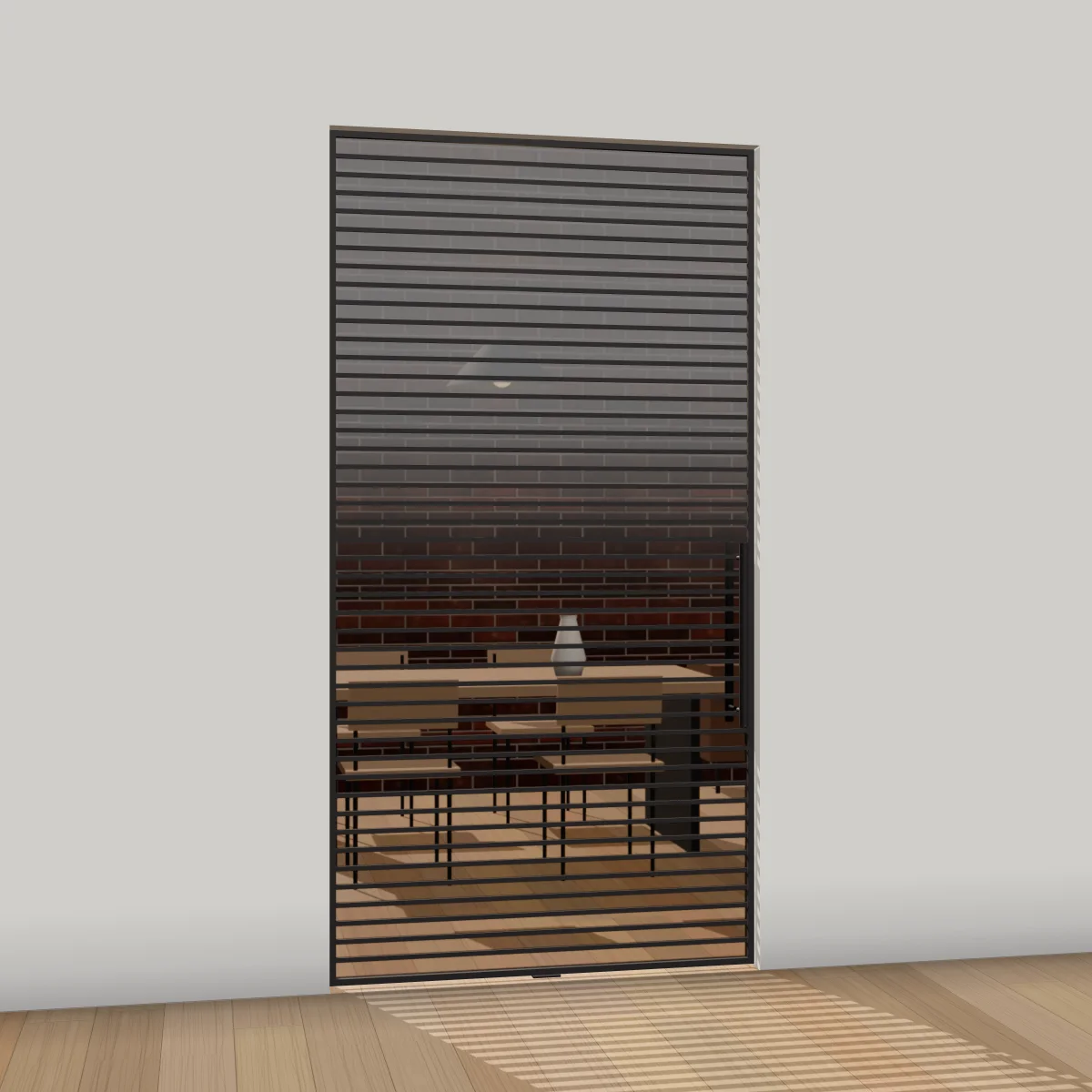

| Sprossen | Sirius, Lyra, Vega, Crux, Orion (Lamellen waagerecht), Alcor (Lamellen senkrecht) oder ohne |
Richtwerte. Die genauen Grenzen hängen von Glas und Ausführung ab; wir prüfen jedes Maß vor der Fertigung.
Pivottür mit Seitenteilen

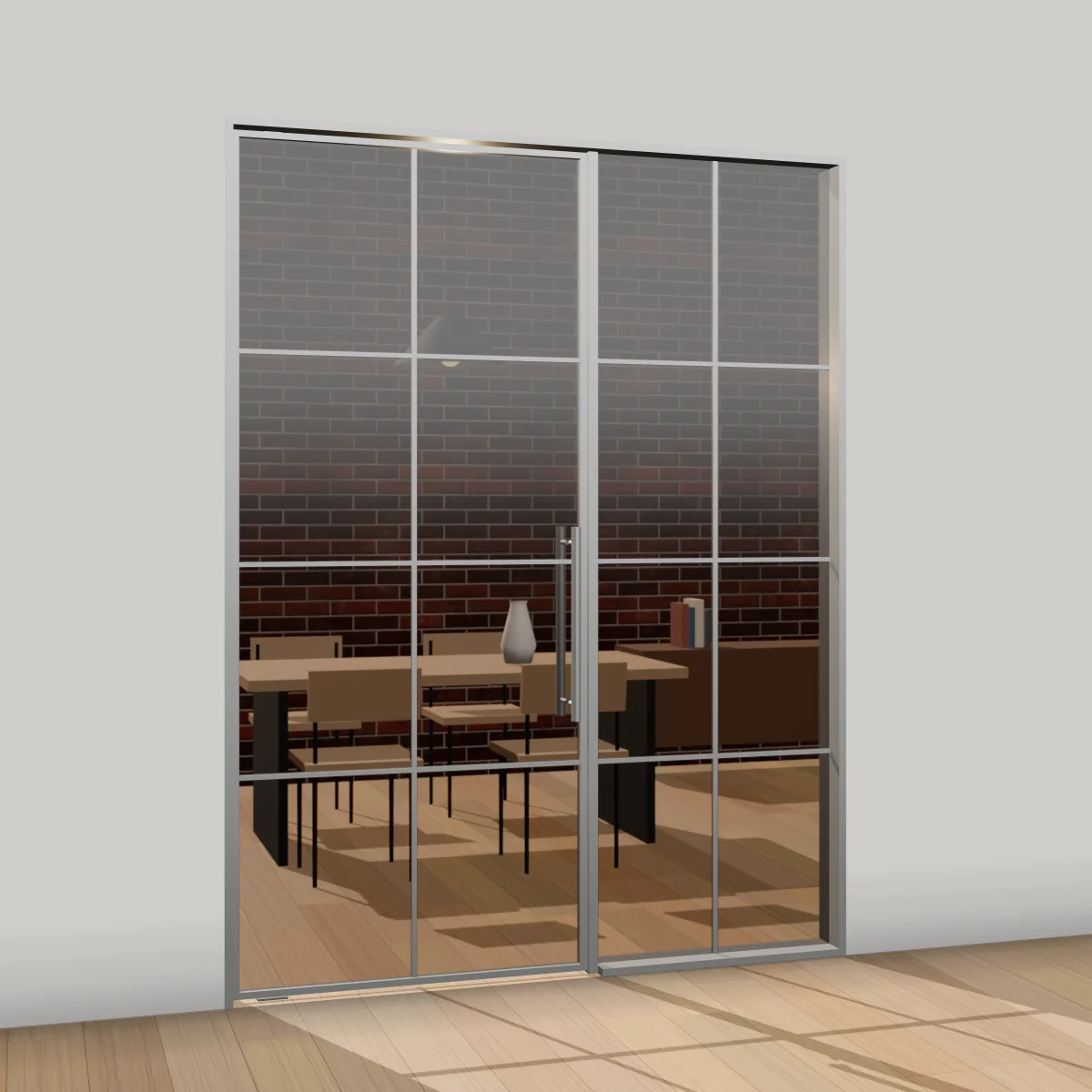

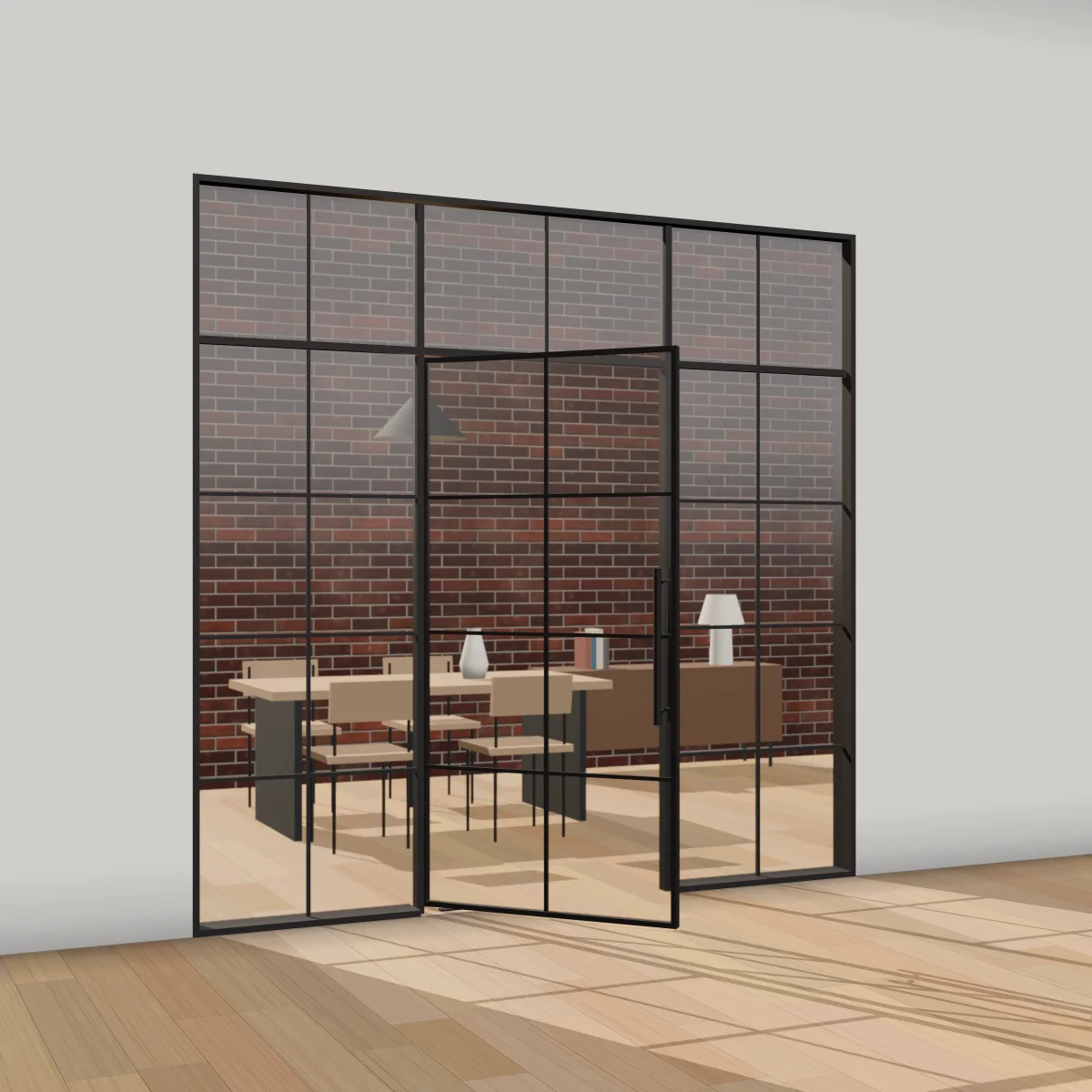

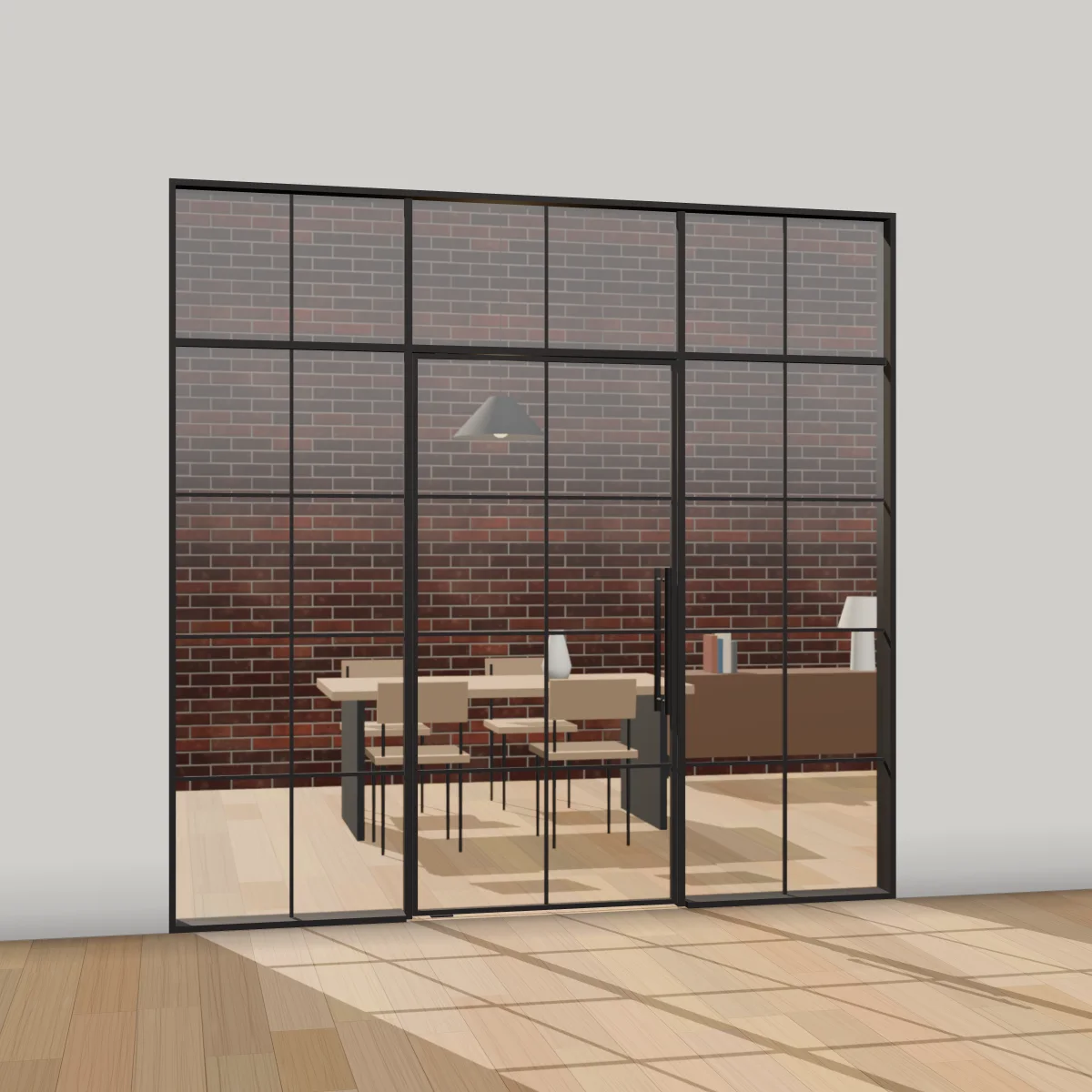

Die Pivottür als Teil einer Glaswand: Feste Seitenteile und ein Oberlicht schließen die Öffnung bis zur Decke. Dann bekommt das Element eine schmale Zarge, und die Sprossen laufen über Tür und Seitenteile auf einer Linie.
- Seitenteile links, rechts oder beidseitig
- Oberlicht über die ganze Breite
- Sprossen auf einer Linie über alle Felder
Technische Daten & Systemskizze
| Breite gesamt | bis 6.000 mm |
|---|---|
| Höhe gesamt | bis 3.000 mm |
| Türflügel | 700 bis 1.500 mm breit |
| Seitenteil | ab 250 mm Breite |
| Oberlicht | ab 250 mm Höhe |
| Profil | Aluminium, schmale Ansicht |
| Glas | Klar, satiniert, Bronze, Bronze satiniert, Grau, Grau satiniert |
| Oberflächen | Schwarz oder Weiß matt, Silber, Kupfer oder Gold metallic oder RAL nach Wahl |
| Sprossen | Sirius, Lyra, Vega, Crux, Orion (Lamellen waagerecht), Alcor (Lamellen senkrecht) oder ohne |
Richtwerte. Die genauen Grenzen hängen von Glas und Ausführung ab; wir prüfen jedes Maß vor der Fertigung.
Eindrücke

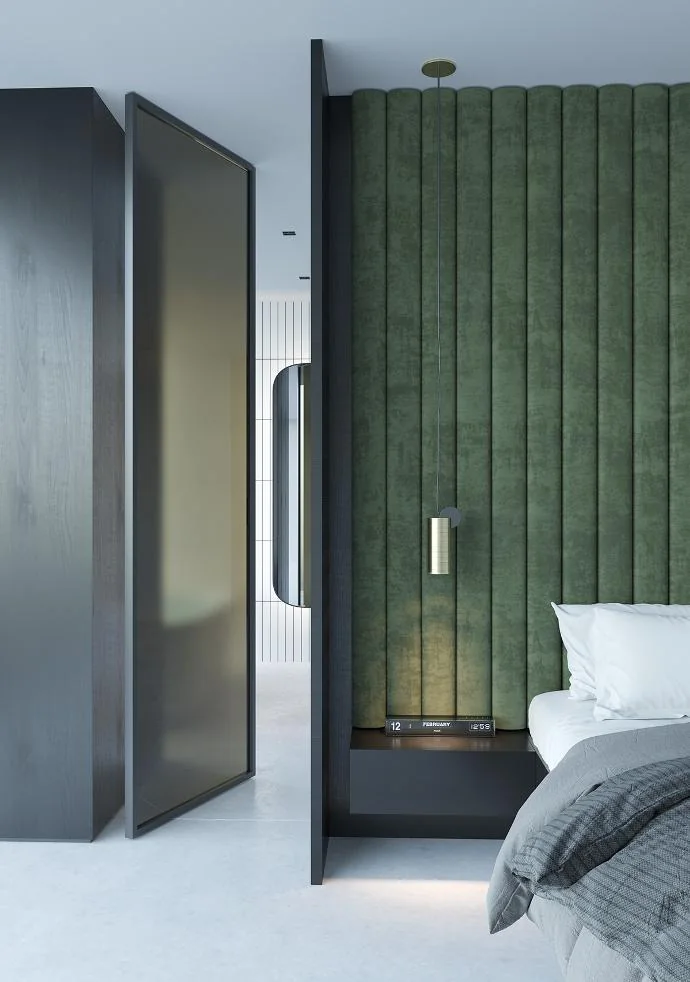

Fotos aus dem Sortiment und Renderings aus unserem Konfigurator, so wie Sie Ihre Tür dort selbst zusammenstellen.
Ihre Pivottür nach Maß
Achse, Glas, Griff und wie weit die Tür aufschwingt: Sehen Sie es live in 3D.
